商品の詳細:
|
働く方法: | 自動化される | 第1段階: | Ultarsonicのクリーニング |
---|---|---|---|
第2段階: | 超音波洗浄 | 第3段階: | 熱気の乾燥 |
項目動き: | メカニカル・アームによって | 超音波力: | 1200W |
ハイライト: | 1200W超音波清浄システム,SUS304超音波清浄システム,SUS316は超音波洗剤を熱した |

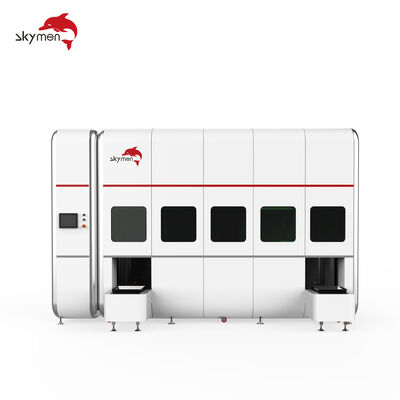

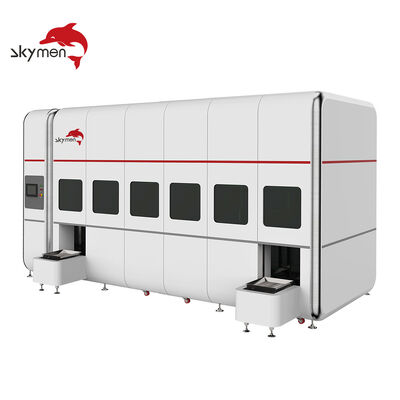

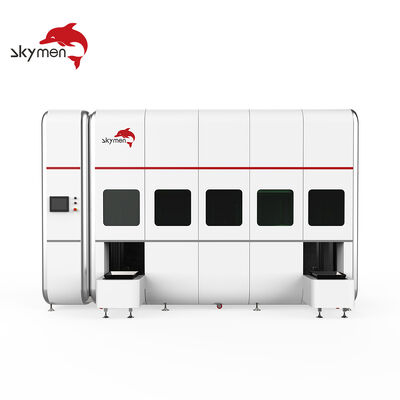

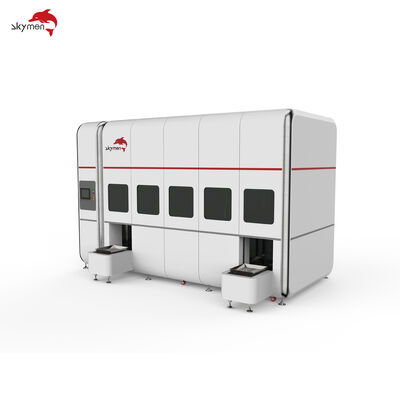

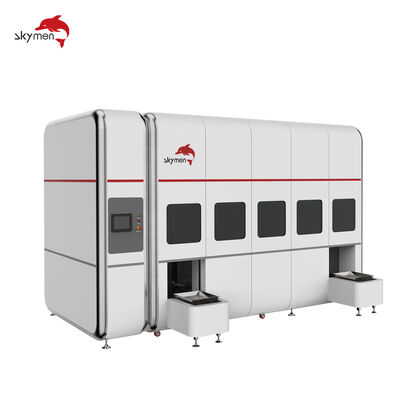

Ultrasonic Power Corporation著自動化された3つの段階(洗浄、洗浄、乾燥した)の超音波清浄システム
Skymenの最も普及した特許を取られた自動部品の洗濯機は、移動のバスケットにだけでなく、利益を与えるが、また最も複雑な部品をきれいにするために複数のクリーニング高める設計特微を含んでいる。
Advange:
装置の構造
この装置は主にで構成される:ろ過システム、PLCの制御システム、ステンレス鋼のクリーニング タンク、カスタマイズされたクリーニングのバスケット、乾燥システム、単一腕のマニプレータ システム、泡立つシステム、テーブル、等に荷を積み、荷を下す。
仕様書:
1
|
モデル
|
JTM-3024AD
|
|
2
|
第1部屋
|
機能
|
超音波清浄+ Filter+の熱湯のクリーニング
|
超音波頻度
|
28/40kHz (他の頻度はカスタマイズすることができる)
|
||
タンク材料
|
SUS304 (SU 316はカスタマイズすることができる)
|
||
タンクの厚さ | 2mm | ||
内部タンク次元
|
500*300*250mm
|
||
タンク容量
|
38L
|
||
トランスデューサー
|
12pcs
|
||
超音波力
|
600W
|
||
熱する力
|
1500W
|
||
超音波の時間の設定
|
0~99時間
|
||
温度の設定
|
室温|調節可能な95°C
|
||
価値を流出させなさい
|
はい
|
||
水入口/出口
|
はい
|
||
フィルター
|
セット1つは第1タンクと接続する
|
||
フィルター タンクのサイズ | 400*300*250mm | ||
Filtetの要素の精密 | 5/10μ | ||
発電機
|
1pcs
|
||
発電機の電力制御 | 600W | ||
バスケット | はい | ||
バスケットの負荷
|
150KG
|
||
3 | 第2部屋 | 機能 | 超音波清浄+ +熱湯のクリーニング泡立つ |
超音波頻度 | 28/40kHz (他の頻度はカスタマイズすることができる) | ||
タンク材料 | SU 304 (SU 316はカスタマイズすることができる) | ||
タンクの厚さ | 2mm | ||
内部タンク次元 | 500*300*250mm | ||
タンク容量 | 38L | ||
トランスデューサー | 12pcs | ||
超音波力 | 600W | ||
熱する力 | 1500W | ||
超音波の時間の設定 | 0~99時間 | ||
温度の設定 | 室温|調節可能な95°C | ||
価値を流出させなさい |
はい
|
||
水入口/出口 |
はい
|
||
泡立つシステム | はい、空気圧縮機はユーザーによって提供される | ||
発電機 | 1pcs | ||
発電機の電力制御 | 600W | ||
バスケット | はい | ||
バスケットの負荷 | 150KG | ||
3
|
第3部屋
|
機能
|
熱気の乾燥タンク
|
内部タンク次元
|
500*300*250mm
|
||
タービン力
|
750W
|
||
より乾燥した力
|
3000W
|
||
4 | 機械の働く方法 | 働く方法 | フル オートマチック |
荷を積み、unlodingプラットホーム | はい | ||
バスケットの移動方法 | メカニカル・アームによって | ||
制御方法 |
PLCのタッチ画面 |
||
5 |
保証
|
予備品のための1年の保証、すべての生命テクニカル サポート
|
|
6
|
証明書
|
セリウム、RoHS;FCCの範囲
|
|
7
|
生産時間
|
沈殿物の後の35仕事日
|
クリーニング プロセス:(クリーニングの方向:左から右へ)
働く方法
バスケットをクリーニング タンクに入れる、バスケットを取除くおよびタンクの間でバスケットを動かす全体のプロセスは単一腕のマニピュレーターによって自動的に完了する。この超音波清浄機械に3つの働くタンクの合計が、1つの荷を積み、荷を下す場所と、合計4つの場所ある。
旅行メカニズム構成リスト
1の形態:バスケットをクリーニング タンクに入れる、バスケットを取除くおよびタンクの間でバスケットを動かす全体のプロセスは単一腕のマニピュレーターによって完了する。
2、負荷および荷を下すこと
(a)目的:クリーニングの棚を供給棚に手動で置き、クリーニングを待ちなさい;
(b)材料:すべてのステンレス鋼+アルミ合金 ブラケット+ベルト
(c)力:理性的な赤外線光電センサー スイッチを使って装備されてブレーキ モーターが
誘導開始および停止。
3の振動システム
(a)機械振動が、HPモーターおよび歯箱によって装備されていて上下に装備されている。
(b)振動フレームはステンレス鋼から完全に成っている。
4の機械交通機関
(a)クリーニング タンクにバスケットを入れる全体のプロセス、バスケットおよび移動を取除く
タンク間のバスケットはマニピュレーターによって自動的に完了する。
(b)ステンレス鋼および設計のプラスチック、等。
(c)構造:
自動マニピュレーター(単一の腕)の縦の持ち上がる機械伝達は歯箱のフランジのタイプが装備されているWブレーキ モーターによって運転されステンレス鋼の鎖によって、バランスおよび安定性を維持するためにガイド・レールおよび滑走ブロックと装備されていて運転される;自動マニピュレーター(単一の腕)の横の動きはバランスおよび安定性を維持するためにガイド・レールが、滑走ブロックおよびラック・ピニオン装備されている歯箱のフランジのタイプがWのサーボ モーターによって機械的に装備されている運転される;それは頑丈なドライブ ゴム製車輪によって運転される。
(d)制御
すべての運転変数は人間-機械インタフェースで調節することができる。自動マニプレータ システムのすべての移動可能なワイヤーそして信号ラインはタンク柵によって保護され、作動する。
5の全機械外装(美しく、ちり止めのタイプ):
クリーン ルームの貝サポートは40×40および40×80普遍的なアルミニウム タンクから成っている。貝は1.0mm厚い電気分解板粉の噴霧およびアクリル板移動可能なドアと包まれ、transparen
あなたの選択のための別のサイズの同じシリーズ:
モデル | あらゆるタンクのサイズ | タンク容積 | 超音波 力 |
超音波タンクの熱する力 | 乾燥タンクの熱する力 | トランスデューサー |
L*W*H (mm) | (l) | (w) | (w) | 750W | (PC) | |
JTM-3024AD | 500X300X250 | 38L*3 | 600W | 1500W*2 | 750W | 24pcs |
JTM-3036AD | 500X350X300 | 53L*3 | 900W | 1500W*2 | 750W | 36pcs |
JTM-3048AD | 550X400X350 | 77L*3 | 1200W | 3000W*2 | 750W | 48pcs |
JTM-3060AD | 550X450X400 | 99L*3 | 1500W | 3000W*2 | 750W | 60pcs |
JTM-3072AD | 600X500X450 | 135L*3 | 1800W | 4500W*2 | 750W | 72pcs |
JTM-3096AD | 700X500X500 | 175L*3 | 2400W | 6000W*2 | 750W | 96pcs |
JTM-3120AD | 800X600X550 | 264L*3 | 3000W | 6000W*2 | 750W | 120pcs |
JTM-3144AD | 1000X600X600 |
360L*3 |
3600W | 9000W*2 | 750W | 144pcs |
JTM-3216AD | 1000X900X600 | 540L*3 | 5400W | 18000W*2 | 1100W | 216pcs |
JTM-3288AD | 12000*1000*800 | 960L*3 | 7200W | 24000W*2 | 1500W | 288pcs |
イメージ:
はっきりした効果:
歴史:
装置シンセンCo.、株式会社をきれいにしているSkymenはに「シンセンで基づくの商標浸透度の作戦に続く2007年の創設され」、海外に拡大する国中射出する。
Skymenはまた国際的な超音波技術のペースを保つために専門R & Dのチームを所有する。熱情的で、若い販売は異なったチャネルを通して世界に販売法を団結する。
